Генератор — это «сердце» электросистемы автомобиля. Именно он обеспечивает питанием все бортовые потребители и восполняет заряд аккумулятора после запуска двигателя. Когда этот узел выходит из строя, автомобиль превращается в «недвижимость» сразу после того, как иссякнет запас энергии в АКБ. В этой статье мы подробно разберем, как выявить неисправность с помощью обычного мультиметра и избежать дорогостоящих ошибок.
Содержание
Симптомы неисправности и первичный осмотр
Прежде чем браться за инструменты, стоит обратить внимание на косвенные признаки. Основной сигнал — красная лампа с символом аккумулятора на приборной панели. Однако она не всегда загорается при частичной потере мощности генератора. К другим симптомам относятся тусклый свет фар, замедленная работа стеклоподъемников, посторонние шумы (свист или гул) из-под капота, а также характерный запах горелой изоляции.

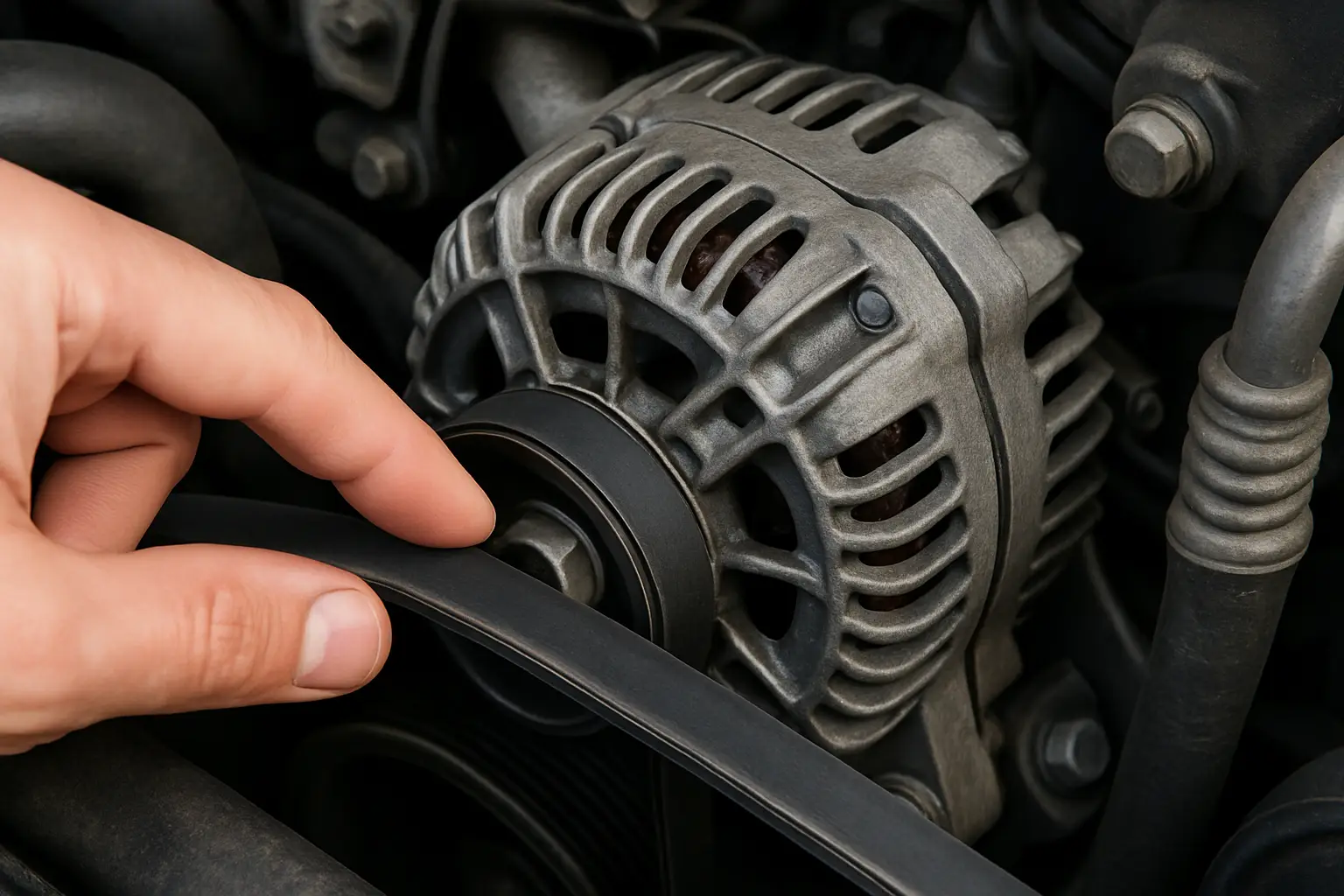

Перед началом электрических замеров обязательно проверьте механическую часть. Слабое натяжение или критический износ приводного ремня часто имитируют поломку генератора, вызывая его проскальзывание под нагрузкой. Также осмотрите клеммы аккумулятора на предмет окисления — плохой контакт может препятствовать прохождению зарядного тока.
Пошаговая диагностика мультиметром
Для базовой проверки вам понадобится цифровой мультиметр, переведенный в режим измерения постоянного напряжения (DCV) до 20 Вольт. Процесс состоит из трех этапов:
- Замер на заглушенном двигателе: Исправная и заряженная АКБ должна показывать около 12,6 В. Если напряжение ниже 12,0 В, аккумулятор разряжен, и результаты дальнейших тестов могут быть искажены.

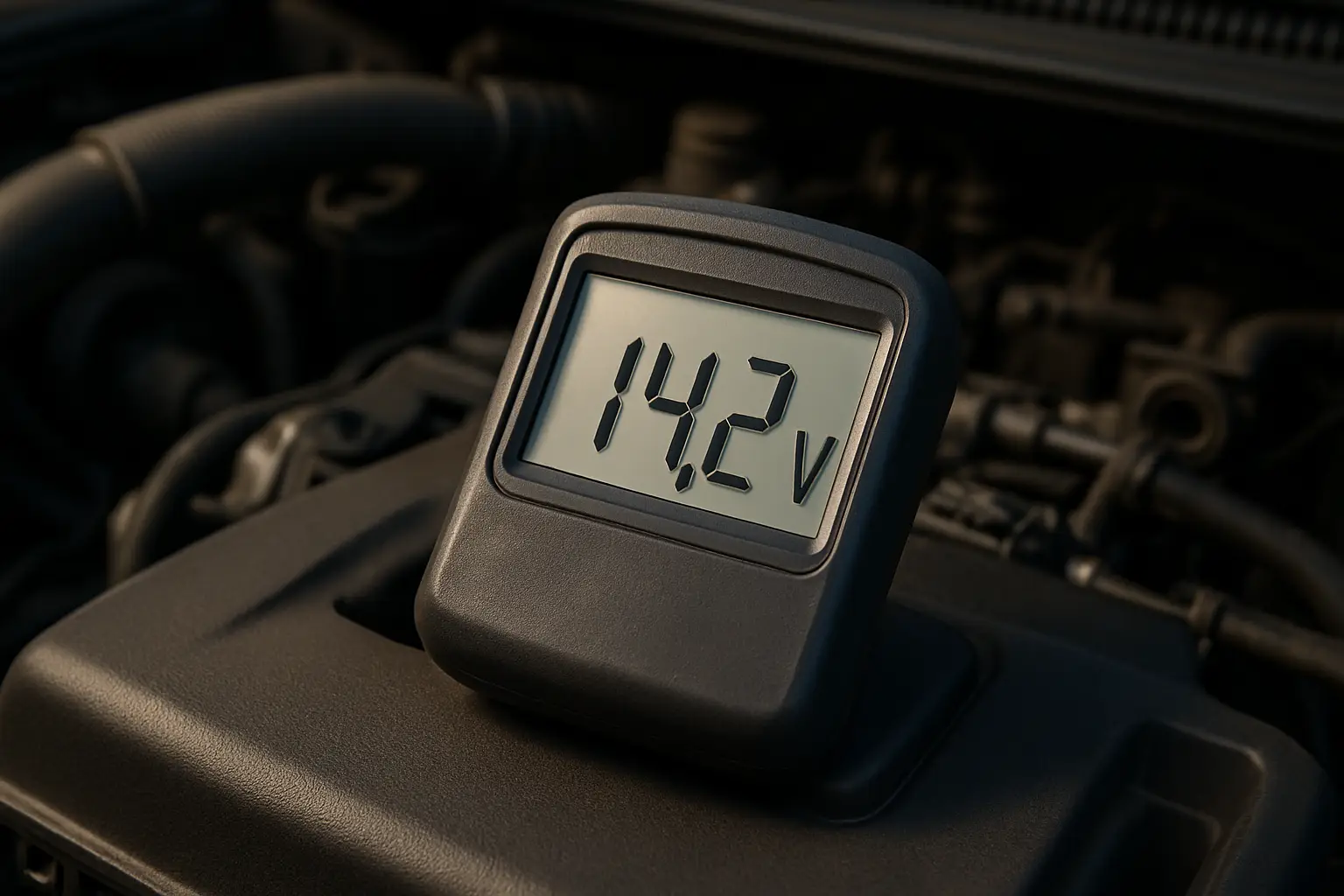

- Замер без нагрузки: Запустите двигатель. Согласно данным Bosch и Denso, нормальное напряжение на клеммах АКБ должно составлять 13,8–14,5 В. Это означает, что генератор успешно компенсирует затраты энергии.
- Замер под нагрузкой: Включите мощные потребители (дальний свет, обогрев заднего стекла, вентилятор печки). На оборотах около 2000 об/мин напряжение не должно падать ниже 13,2–13,5 В.
Важно помнить: если прибор показывает выше 14,8–15,0 В, это явный признак неисправности реле-регулятора. Такой «перезаряд» ведет к закипанию электролита и быстрому разрушению пластин аккумулятора.
Проверка падения напряжения и «массы»
Иногда генератор выдает нужный ток, но он «теряется» по пути к аккумулятору из-за плохих контактов. Для этого проводится тест на падение напряжения (voltage drop). Установите один щуп мультиметра на выходную клемму генератора (B+), а второй — на плюсовую клемму АКБ. При работающем двигателе и включенных фарах допустимое значение составляет не более 0,2–0,3 В.
Аналогично проверяется «масса». Замерьте напряжение между корпусом генератора и минусовой клеммой аккумулятора. Норма здесь еще строже — не более 0,2 В. Превышение этих значений указывает на необходимость зачистки контактов или замены силовых проводов.
Глубокая проверка: диодный мост и щетки

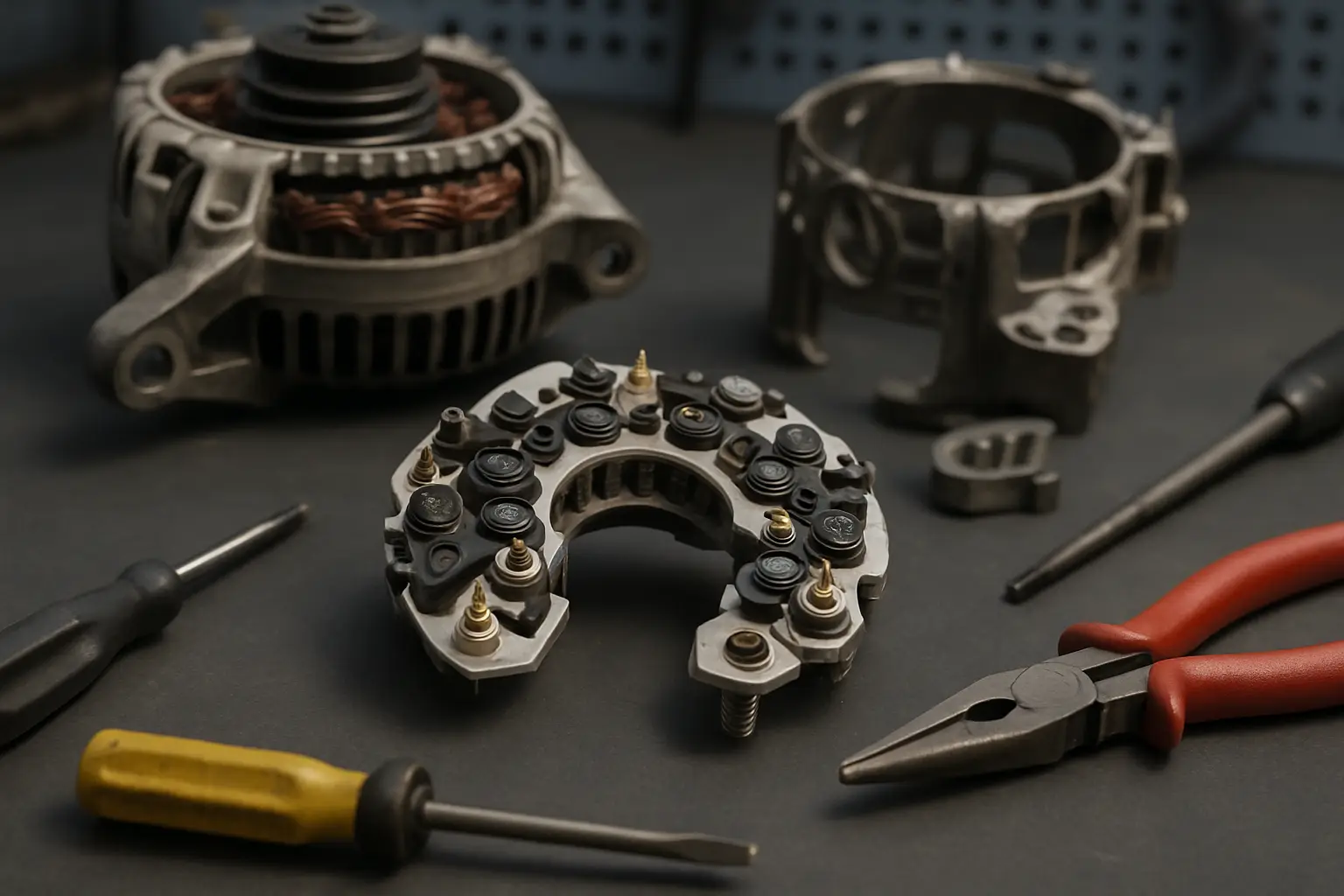

Если внешние тесты подтвердили проблему, потребуется демонтаж или частичная разборка узла. Одной из частых причин отказа является пробой диодного моста. Проверка выполняется мультиметром в режиме «прозвонки» диодов. Исправный диод должен проводить ток только в одном направлении. Если ток проходит в обе стороны или не проходит вовсе — мост подлежит замене.

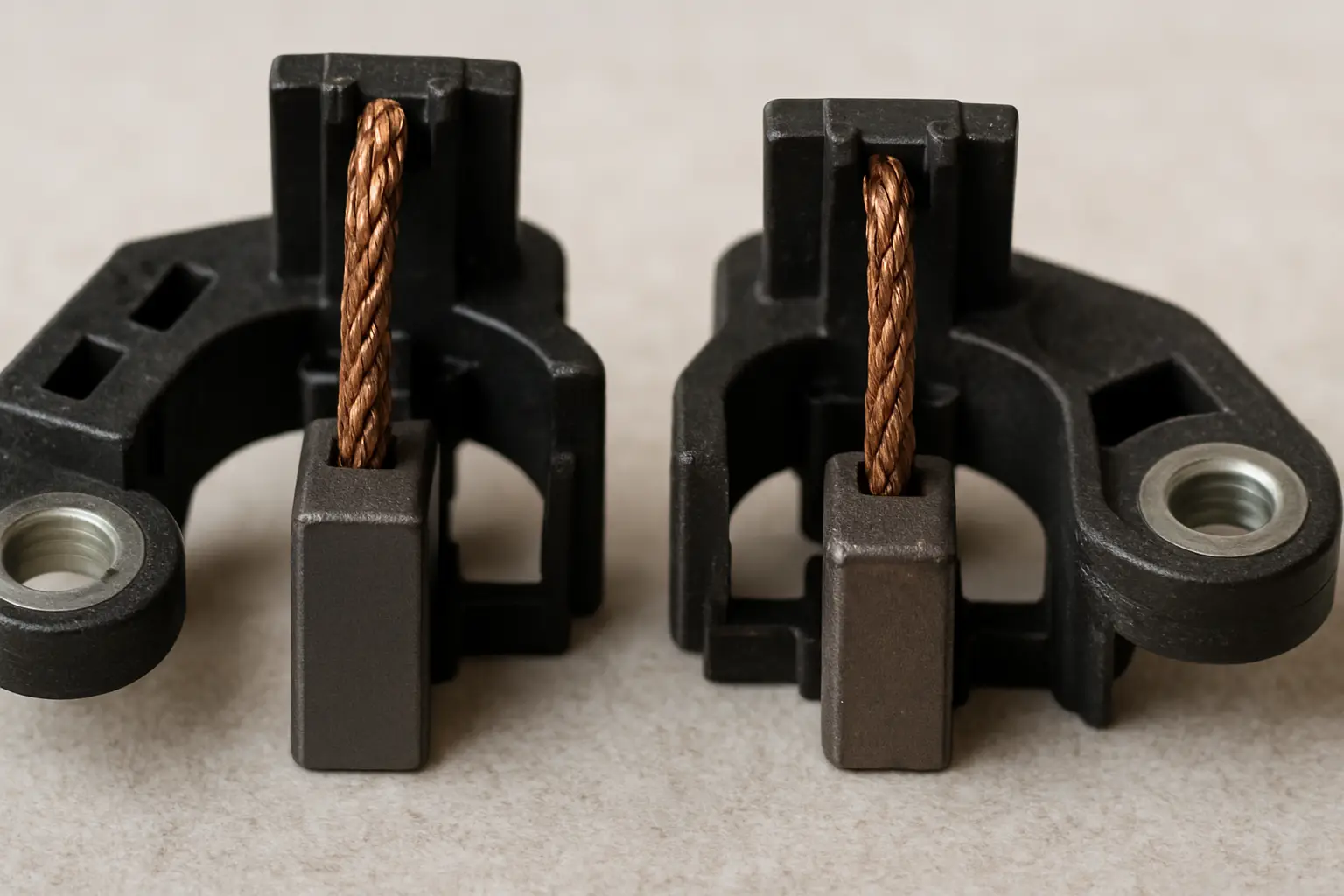

Также следует оценить состояние щеточного узла. Щетки должны свободно перемещаться в держателях и иметь достаточную длину (обычно не менее 5-8 мм). Изношенные щетки вызывают искрение и нестабильную зарядку. При осмотре статора обратите внимание на сопротивление обмоток: в норме оно составляет 0,2–0,5 Ом, а изоляция не должна иметь пробоев на корпус.
Подберём аккумулятор под ваш автомобиль
Уточним модель и двигатель, предложим подходящие варианты и заранее назовём стоимость.
Доставка и установка бесплатно *Особенности современных систем (LIN/BSD)
На современных автомобилях, оснащенных системами интеллектуальной зарядки, управление генератором осуществляется через ЭБУ по цифровым шинам LIN или BSD. В таких машинах напряжение может динамически меняться в зависимости от температуры, стиля езды и состояния АКБ. Например, система может намеренно снижать напряжение до 12,5 В для экономии топлива или поднимать до 15,5 В при рекуперативном торможении.
В таких случаях стандартные тесты мультиметром могут быть недостаточно информативны. Для точной диагностики требуется сканер, способный прочитать ошибки по связи с генератором и отследить параметры в реальном времени.
Частые вопросы
Можно ли проверять генератор, снимая клемму с АКБ на заведенном авто?
Категорически нет. На современных автомобилях этот «дедовский способ» вызывает резкий скачок напряжения в бортовой сети, что с высокой вероятностью приведет к выходу из строя ЭБУ, подушек безопасности и другой электроники.
Почему генератор гудит, но зарядку дает?
Гул часто вызван износом подшипников или межвитковым замыканием в обмотке статора. Также причиной может быть неисправная обгонная муфта, которая начинает работать рывками.
Какое напряжение считается критическим для аккумулятора?
Напряжение ниже 13,0 В при работающем двигателе указывает на отсутствие заряда, а выше 15,0 В — на опасный перезаряд. Оба состояния требуют немедленного вмешательства.
